Olepovačka hran SCM ME 20
- NA OBJEDNÁVKU
- Kompaktní rozměry, snadná obsluha
- Automatické nanášení, kapování, frézování
- PVC / ABS / dýha 0,4-2 mm
Automatický olepovací stroj pro hrany tl. 0,4 - 2mm, který je vybaven válečkem pro nanášení lepidla. Dávkování z vaničky do které se používá granulované tavné lepidlo (EVA). Bezkonkurenční koncepce stroje, dobrá kvalita olepování, nízké pořizovací náklady. Nově umožňuje olepovat i nákližky do tloušťky 5 mm!
Kapovací jednotka přesně zakrátí délku hrany na začátku a na konci dílce. Přesah pásky nad tloušťku dílce je odstraněn kopírovací frézovací jednotkou s horní a spodní frézou s ostřím nástroje s rádiusem 2 mm. Posuv dílce zajišťuje horní podávací pás. Pracovní tloušťka se nastavuje ručně pomocí otočného kola číslicovým ukazatelem, přičemž dochází k automatickému nastavení všech pracovních jednotek.
Ovládání a nastavování stroje je velmi snadné a dobře přístupné. V případě dočasného odstavení stroje dochází k automatickému snížení teploty lepidla na 150°C, aby se předešlo jeho případnému napékání a přehřívání. Poloha nanášecího válečku se automaticky nastavuje podle tloušťky dílce a olepované hrany. Vanička je vybavena elektronickým digitálním ukazatelem teploty lepidla.
- základ stroje vyrobený z robustního ocelového svařence, který zaručuje dostatečnou stabilitu a tuhost stroje pro udržení nastavených pracovních parametrů
- elektrický ovládací panel umístěný v horní části stroje pro snazší ovládání a nastavování
- pracovní stůl z materiálu odolného proti poškrábání
- přední výsuvná podpěra s válečky pro celkovou pracovní plochu 1950 x 550 mm
- automatické podávání hrany z cívky s pneumatickými nůžkami pro odstřihnutí hrany
- automatické kapování předního i zadního přesahu hrany pod úhlem 90°
- 3 přítlačné válečky
- elektronický digitální ukazatel teploty lepidla
- hliníková vanička s 5ti topnými tělesy pro zajištění rovnoměrné teploty lepidla v celé vaničce
- mikrometrické nastavení množství lepidla na nanášecím válečku
- automatické nastavování polohy nanášecího válečku dle tloušťky dílce a olepované hrany
- frézovací jednotka pro odfrézování horního a spodního přesahu hrany od plochy, vybavená chromovanými kopírovacími ložisky
- číslicový mechanický ukazatel nastavení polohy frézovací jednotky (mm/palce)
- diskový nosič cívkové hrany o průměru 730 mm
- posuv dílce zajištěný horním pásovým podavačem
- nastavení tloušťky dílce se pomocí ručního kola s načítáním na číslicovém mechanickém ukazateli (mm/palce), přičemž podavač i frézovací jednotka se nastavují automaticky dle zvolené tloušťky
- centralizovaný odsávací systém s vývodem o průměru 120 mm
- filtr pro odloučení dlouhých třísek
- eloxované hliníkové pravítko na výstupu
- sada pro olepování hran do tloušťky 2 mm: 4 páry válečků v pracovním stole, nastavitelné vstupní pravítko s číslicovým načítáním (mm/palce), frézy o průměru 75 mm s rádiusem R=2 mm, 1. nastavitelný přítlačný váleček
- osvědčení o provedení dle normy CE
| Technická data: | |
| Min./max. tloušťka hrany | 0,4 - 2 mm |
| Min./max. pracovní tloušťka | 12-45 mm |
| Podávací rychlost | 5 m/min |
| Min. pracovní délka/šířka | 170/65 mm |
| Otáčky frézovacích nástrojů | 12000 ot/min |
| Výkon frézovacího motoru | 0,37 kW |
| Pracovní teplota | 150-200 °C |
| Hmotnost | 270 Kg |
|
|

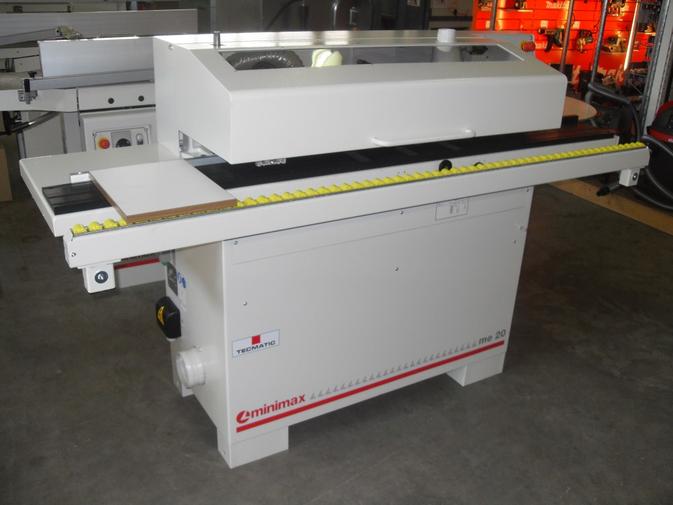

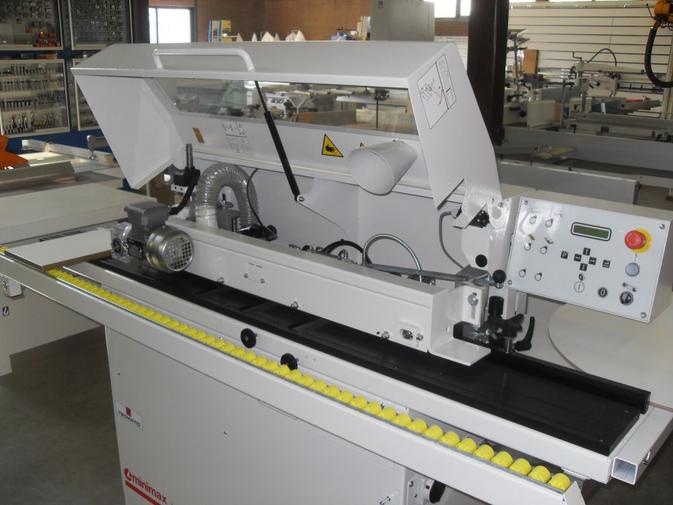

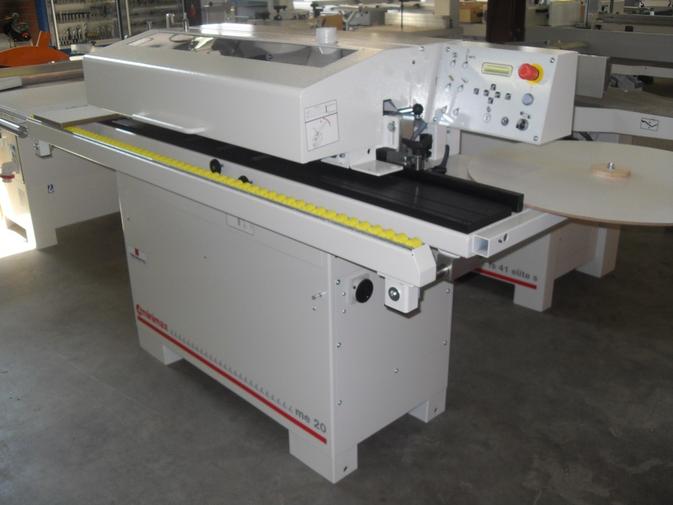

Fotografie stroje
